一、系统概述

 航广科技多功能厅会议灯光音响系统应用于海淀某单位，本单位主要是加强政府、社会与残疾人之间的沟通联系，宣传残疾人事业，动员社会理解、尊重、关心、帮助残疾人消除歧视、偏见和障碍。现有一个2000平米的多功能需要建设完整的灯光音响及多媒体显示系统.

二、系统需求

 多功能厅具备专业的音响扩声系统、先进的多媒体显示系统、丰富的舞台灯光照明系统以及智能化的集中控制系统，为召开各类会议、各种大中型活动、学术报告、观看电影、举办文艺演出、节目晚会等活动提供清晰卓越的音质效果及简单便捷的集中控制。 系统一般可分为三部分：扩声系统、灯光系统、多媒体视频显示系统。

三、系统设计

 1.扩声系统系统设计

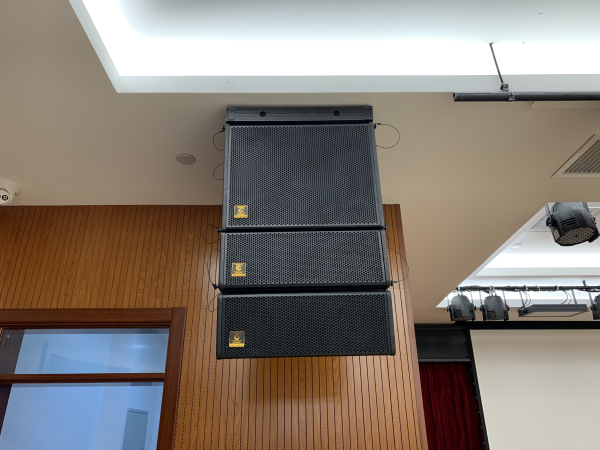

    由于现场环境面积大场地空旷，为了达到良好的灯光音响扩声效果，本系统主扩声采用2组线阵音响实现线声源的扩声。侧面两边各使用2只双八寸线声源音响进行补音，达到全覆盖的效果。主席台方面，增加2只12寸的全频音响进行反送，方便发言人能够听到自己的声音。主席台使用的2只立式有线话筒，本系统还具有音频信号放大和处理功能，能够达到扩散性良好、声场分布均与、响度合适、自然度好等要求，能够提供清晰自然的语言扩声，满足日常扩声、节目表演、各种大中型活动的功能需求。

     一个完整的会议系统主要由声源设备（话筒、DVD播放器等），调控设备（调音台等），放大设备（功率放大器），重放设备（音响组合）和周边设备（均衡器、分讯器等）组成。

     2.舞台灯光系统设计

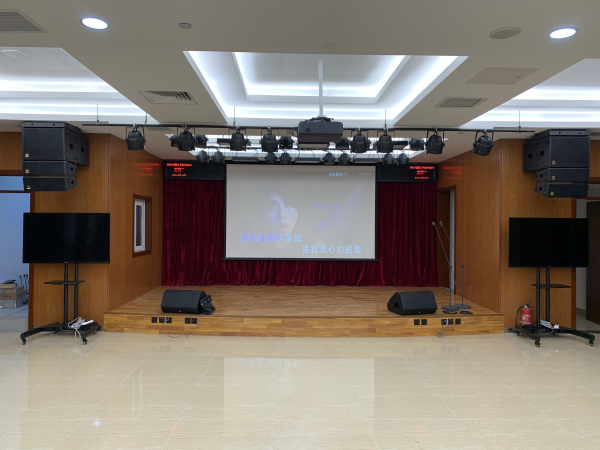

灯光系统采用24盏高亮度LED帕灯和6盏LED天地排灯组合成一套舞台灯光系统，日常小型会议只打开LED排灯就能实现照明补光效果，如果有大型的文艺表演活动我们需要把帕灯和LED排灯全部打开来实现舞台艺术效果，此系统比较灵活简单。

    3.多媒体视频显示系统设计

为了实现各种显示效果，我们在多功能的两侧和舞台两侧各设计一台大尺寸的液晶屏，舞台上我们设计了高流明的投影机，舞台后方设计150寸幕布和条幅显示屏结合我们的中控矩阵系统实现各种视频切换显示效果。

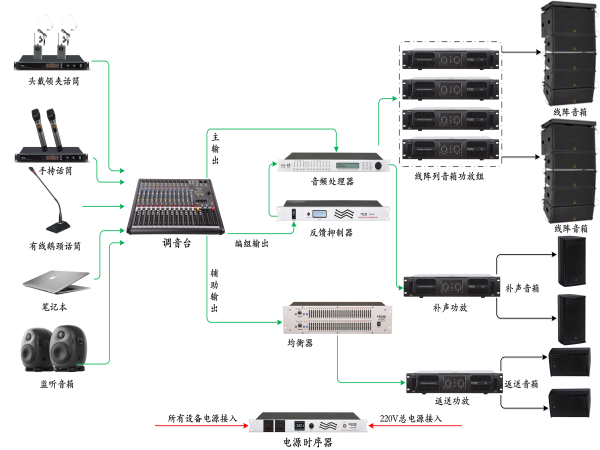

四、系统拓扑图
