一、广播系统需求

某单位想营造一个舒适、轻松的生活、工作、学习的环境，来缓解人们因生活、工作紧张而造成的生理和心理上的不适，提高人们的身心健康与工作效率，工作人员可根据自己单位或区域的作息时间表，定时广播MP3音乐。

可把单位内办公区域划分若干个公共广播分区，可选择性的广播音乐或讲话，也可全部区域接收广播。

可备份定时广播方案，通过存储卡即可升级程序，无需影响原来的编程程序。

可网络远程编程或管理，实现局域网或因特网上的远程背景音乐管理。

可通过MP3主机实现本机编程，编程界面直观人性化设计，操作简单，编程方便。

广播喇叭体积小，远距离传输损耗小，音质清晰，坚固耐用，有高音效果，可吸顶式安装或壁挂式安装，不影响环境美观。

可播放一些DVD/VCD/CD等光盘音乐文件，每天早上可接收中央人民广播电台的新闻连播等电台节目。

二、系统主要功能及方案设计

本着系统既要先进、实用、成熟、可靠，又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的。智能化管理系统对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行，最大限度地发挥智能管理的作用，创造安全、健康、舒适宜人和能提高工作效率的优良环境，节约能源，并减少维护人员。根据本项目的环境需要,并接合功能需求，其具有以下功能：

1、中文菜单显示

2、分区公共广播功能

3、背景音乐系统

4、消防紧急广播

5、MP3存储容量

6、开放编程播放

7、智能功放管理

8、四套广播方案切换

9、MP3下载存录音源

10、自动/手动控制

11、外设电源控制

12、远程管理控制

前置处理：为了提高背景音乐的音质效果，需要将音源输出来的音频信号进行处理，类似于调音台对音频信号进行压限、降噪等方面的处理，针对本项目的特点，音源设备输出信号直接输入到前置里，进行处理再输出给功率放大器。

扬声器喇叭：现根据营区空间大小，为一层楼道配置10只吸顶喇叭，二层楼道配置11只吸顶喇叭，三层楼道10只吸顶喇叭，四层楼道配置10只吸顶喇叭，一至三层活动室6只吸顶喇叭，共47只吸顶喇叭。为了保持播放音质效果，特采用同轴吸顶喇叭。

定压功放：对于模拟定压广播系统来说，只要公共广播扬声器的总功率小于或等于功放的额定功率，而且电压参数相同，即可随意配接，但考虑到线路损耗、老化等因素，应适当留有功率余量。因此广播功放的额定输出功率应是广播扬声器总功率的1.3倍左右。为一至三层活动配置一台150W的功放主机HT-150A，为一层楼道和至四层楼道各配置一台250W的功放主机HT-250A。传输线路：由于传输距离不是太远，采用高压定压传输方式，不仅减少广播系统建设成本，也减少了系统后期维护成本。建议500米以内，采用RVV2*1.5平方的线缆，500米以外，采用RVV2*2.0平方的线缆。

整个公共广播系统基本可分五个部分：广播音源设备、广播控制设备、信号放大处理设备、传输线路和扬声器系统。

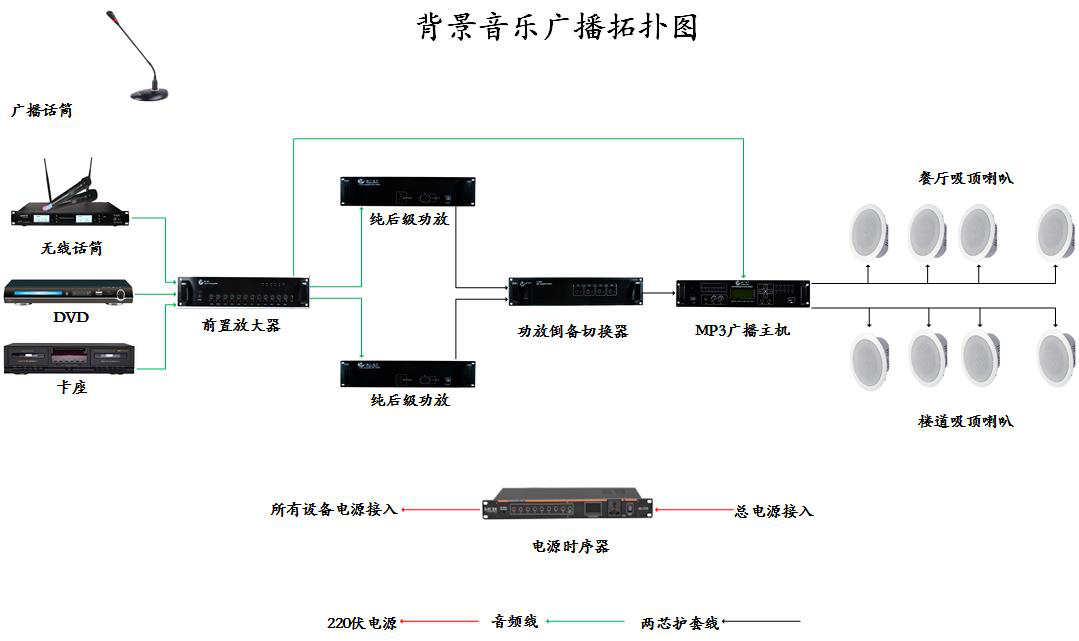

三、系统拓扑图
