一、系统概述

平谷乐政务幼儿园学校要求系统总控室安装于机房内、在教导处、校长室、学生处、办公室各安装一个分控，根据其平时管辖区域授权相应权限管理控制，在各领导办公室需要分控时也可以分控。各分控室可以独立控制、各自播放不同的内容；总控室也可以统一控制。

二、系统设计方案

根据校方要求，教室也可以做到点对点广播、直播，只要校园网的网络接口布置到教室，室内我们可以选用型号为航广科技HG-9902数字网络音频终端设备，内置10WX2双功放，可以双声道输出，直接与定阻音箱相连，节省了额外配置功放的成本。学校目前有44间教室，需要配置44台航广科技HG-9902数字网络一体化音箱。

1.扬声器选型

在扬声器选配方面，由于考虑到环境因素，所以具体如下

A.每间教室安装1只航广科技HG-9902数字广播网络音箱, 单个通道额定功率10W，双通道最大功率20W，立体声输出,这样声音即可覆盖整个教室。学校总计44间教室，安装44只。

B.操场选用室外全天候防雨音柱（60W），在操场跑道周边均匀分布位置点，方向调整到不同角度实现最好的声场效果，总计安装6只音柱即可保证站在操场中间听到周边的声音均匀。作为一个独立区域控制。数字IP网络前置及功率放大器可以安装于操场司令台附近办公室，利用学校计算机网络传输即可。便于操场本地话筒插播讲话通知。选用型号为航广科技HG-9907的数字IP网络前置，带有IP地址，由主机房寻址控制，接收机房命令解出音频信号，其音频信号进入功率放大器，再经功率放大器输出定压110V线连接音箱；航广科技HG-9907的数字IP网络前置带有2路电源时序器、有220V输出，以便给功率放大器供电，自动智能管理功率放大器电源；根据操场区域所带音箱数量为6个60W室外防水音柱其功率为360W,考虑到线损冗余配置一台700W(航广科技HG-700A)功率放大器，以推动室外防水音柱扩音。

C.图书馆等有天花吊顶的地方选用网络功放加吸顶喇叭（3W/6W）。

D.教学楼楼道选用网络功放加吸顶喇叭（3W/6W）。

2.具体设计思路

根据贵校实际情况，各终端音箱数量及分区要求设计如下：

教学楼44间教室，每间教室安装一只航广科技HG-9902网络一体化音箱，需要安装44只音箱，网络解码终端用网线直接接到教室网络接口即可。可以实现单点控制，任意组合控制；也可以选配播音话筒给教师上课扩声用。校园内笔记本普及，教师上课带进课堂，有的学校教室专门配置连到校园网的多媒体电脑，在上安装航广科技客户端管理软件可以实现课堂实时点播教学，利用现有公共资源无须配置广播专门点播设备增加额外费用。

根据运动场实际面积选用60W功率航广科技HG-60壁挂式防水音柱6只，在周边均匀分布位置点，方向调整到不同角度实现最好的声场效果可保证站在运动场中间听到周边传过来的声音均匀。需要配置一台700W的航广科技HG-700A功放推动音箱，作为一个独立区域控制。数字广播解码控制器及功率放大器等可以安装于操场司令台附近办公室，利用学校计算机网络传输即可。选用型号为航广科技HG-9907的数字IP网络前置，带有IP地址，由主机房寻址控制，接收机房命令解出音频信号，其音频信号进入功率放大器，再经功率放大器输出定压110V线连接音箱；航广科技HG-9907的数字IP网络前置带有2路电源时序器、有220V输出，以便给功率放大器供电，自动智能管理功率放大器电源；为方便操场本地话筒插播讲话通知在操场可以增加一套一拖二无线话筒，用于室外扩音。

三、系统功能特点

系统直接嵌入IP网络，无需重复大量布线

任意/无限分区，同一时间不同区域可播放不同内容

多任务预设管理模式，实现全天候无人值守

支持跨网关远程传输和集中控制

嵌入式结构的硬件终端，稳定可靠，无惧病毒攻击

支持7X24小时连续工作（待机功耗≤1W），随时进行应急广播

功能强大的管理软件，满足全功能的实时广播控制和系统管理

可以随时监测到每个终端工作状态，维护上非常便捷

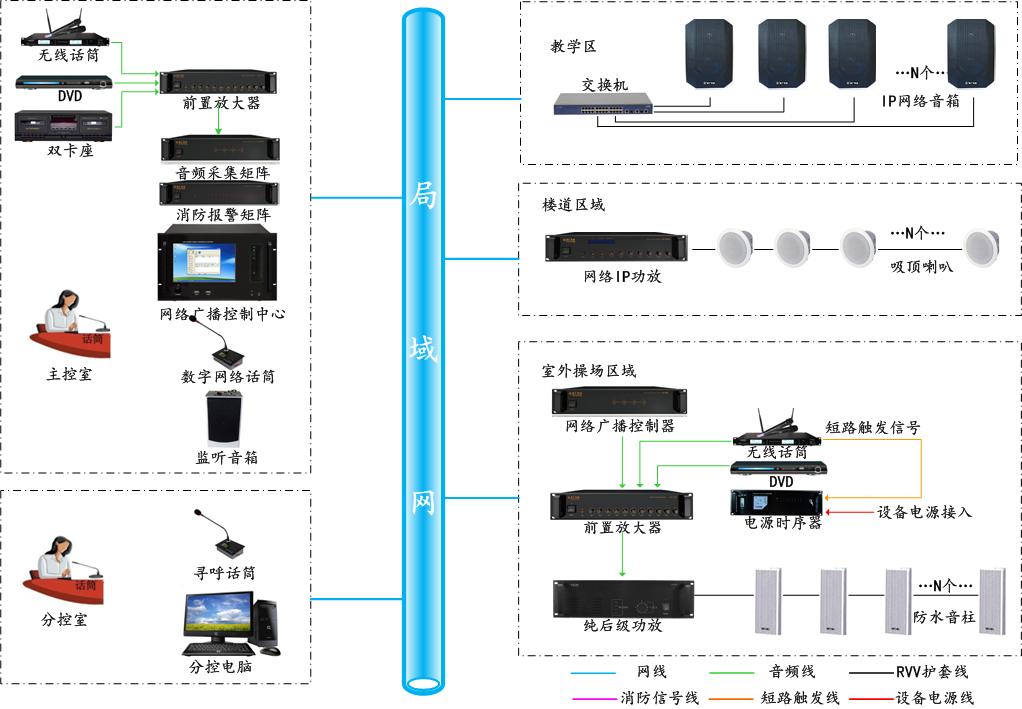

四、系统拓扑图
