一、系统概述

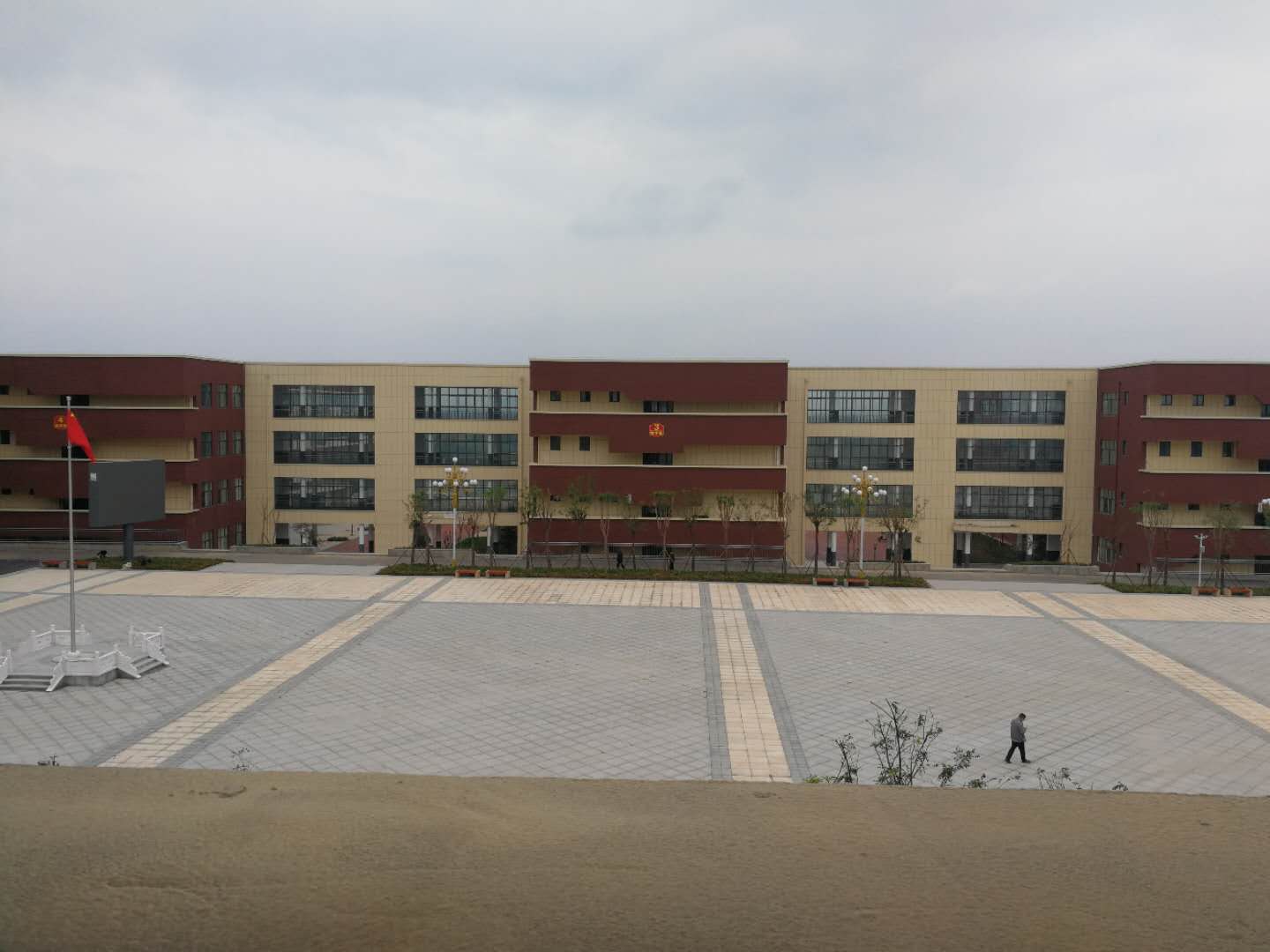

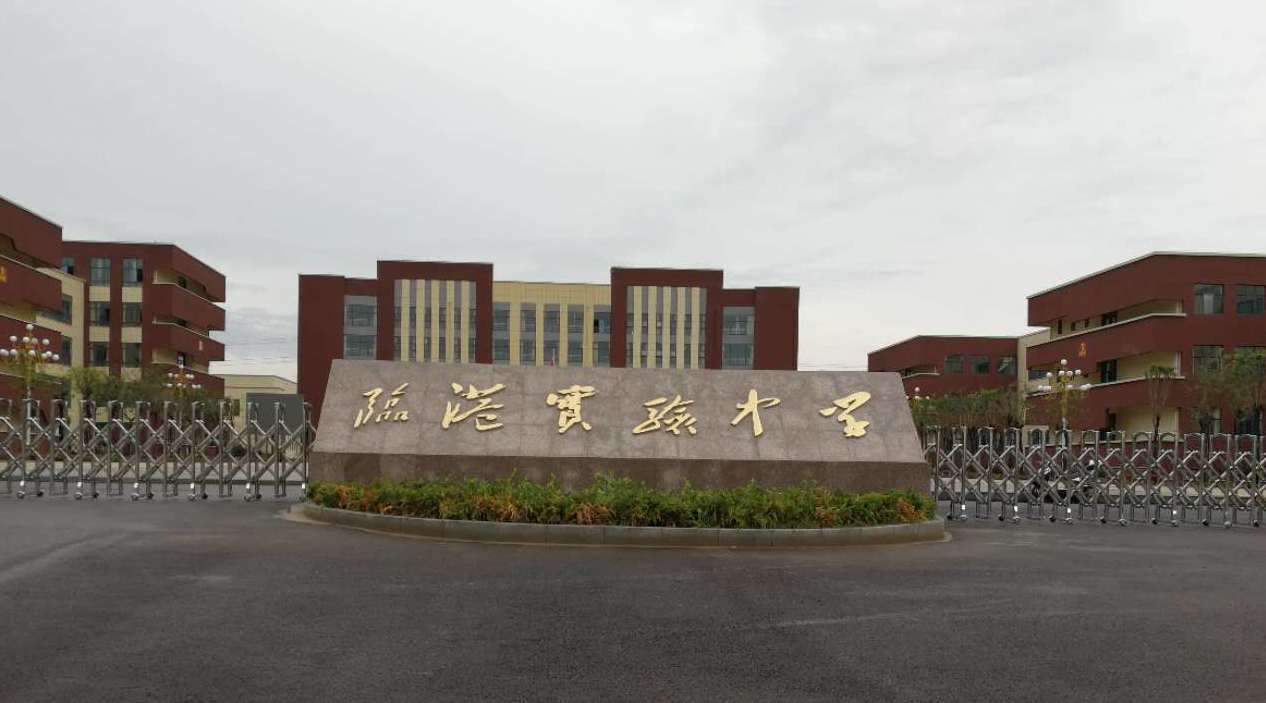

临沂临港区临港新城实验学校计划总投资1.98亿元，总占地面积212478平方米，建筑面积117687.75平方米，规划建设教学楼、公寓楼、实验楼等23个单体建筑，可容纳120个教学班，6000名学生，配备教职工445人，为全区4个镇、150个行政村提供服务。

在此次校园广播系统建设中，涉及到广播区域主要有1#-6#教学楼、8#艺术教学楼、9#科技教学楼、10#实验教学楼、11#-17#宿舍楼、食堂1、食堂2以及室外操场区域，教室可以点对点、可以实现按单体建筑物分区广播，自动定时广播、领导广播等。具对于广播系统的操作与管理要简单，容易上手，操作界面人性化设计，可以授权管理，可远程访问管理与维护，若有紧急事故发生，可有应急广播措施。合理利用网络线路，实现广播功能。

二、项目具体要求

要求可以根据学校的作息时间表，实现定时自动播放。

可实现远程分控分区广播和远程编程自动定时任务。

可实现对所有区域统一广播，或单独分区控制广播。

在校园任意位置都过局域网都可以管理到整个广播系统。

终端可实现远程播音、远程分区、远程音量控制、远程主机音源播放。

教室音箱当网络故障时可以自动切入模拟音频信号，确保正常运行。

每栋教学楼设计一个广播站，可以给本栋楼广播和播放音频文件。

校园广播站可以供学生或老师广播，管理电脑提供一定权限，满足基本操作。

三、方案设计

1.教室区域

在本系统中，144间教室采用网络一体化音箱的方式，只需要给教室提供广播局域网即可，每个音箱一个独立的IP地址，终端后期管理员可以任意更改信息和分组。网络广播系统每个班的终端就是一个独立的分区，也可以将每个独立的小分区划入一个整体的大分区，方便管理和使用。而且每个教师的音箱也同时接入定压音频信号，当网络出现故障的时候音箱会自动切换到模拟音频信号通道，保证广播的正常运行。

2.楼道区域

楼道采用网络功放加壁挂音箱的方式，当网络功放接收通过广播网络传输过来的数字信号，解码放大定压音频信号，推动楼道公共区域的壁挂音箱扩声。

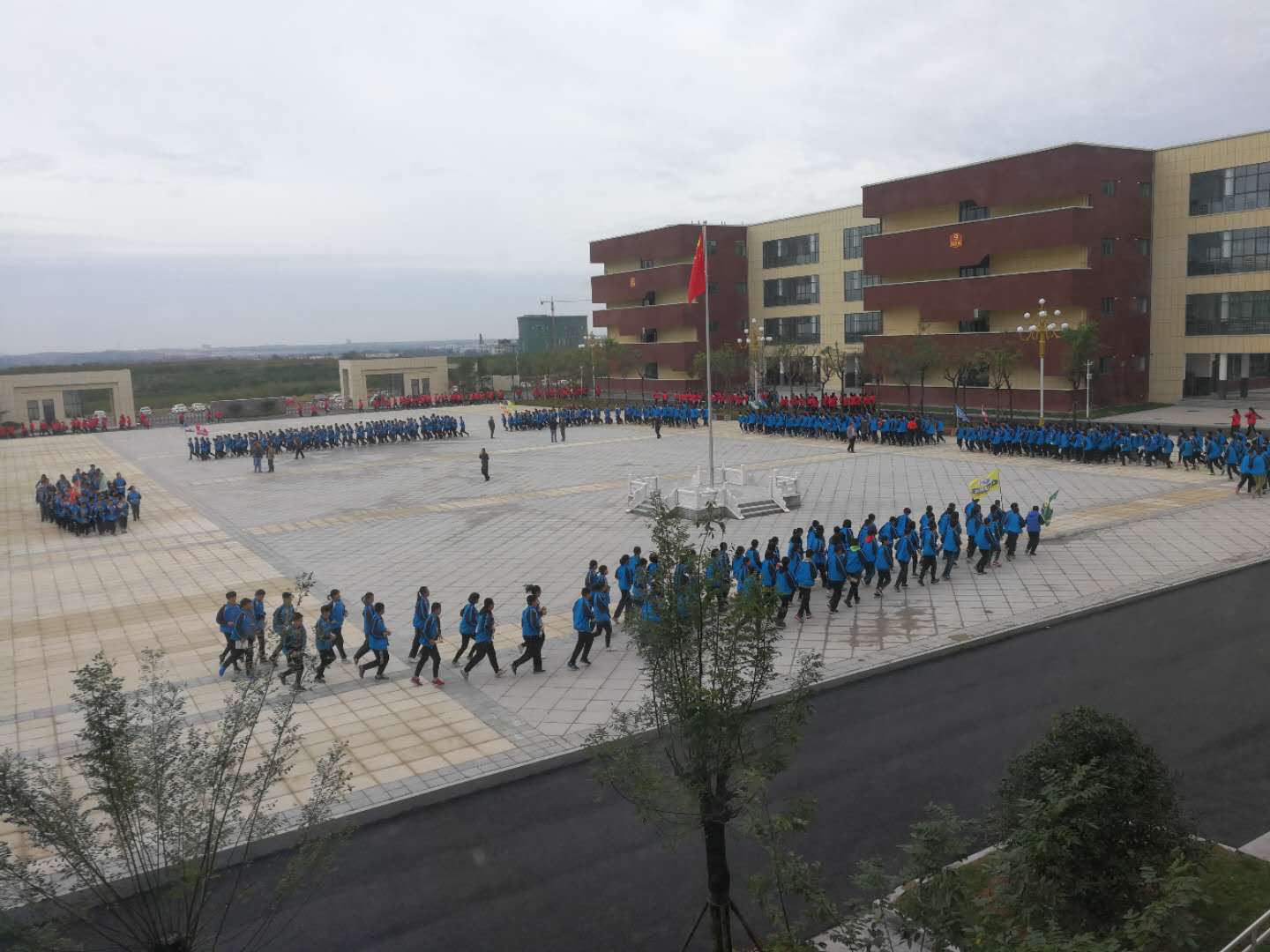

3.操场区域

室外采用网络适配器加合并式功放加室外防水音柱的方式，广播话筒和无线话筒可以直接接在操场的功放上，当操场使用广播的时候不影响其它分区工作。

四、主要功能

1.定时音乐打铃

系统可根据设定自动启闭设备电源，多套作息时间全天24小时编程(精确到秒)。人性化的音乐铃声、课间操和电台节目的自动播放，每天可设置不同的上下课铃声和休息时间播放校园歌曲及升旗、课间操、眼保键操等，丰富校园生活。作息时间表可以按照春秋季自动调整，并提供晴雨天、节假日特殊配置选项。

2.多音源节目播放

可以在不同的分区播放不同的音乐文件，在英语听力的时候，可对不同的教室播放相应的考试题材。

3.定压备份功放

设计了备份系统，教室的网络音箱出来接入网络信号外，另外还接入备份系统的定压音频信号，当网络故障的时候，自动切换到定压音频信号播放，确保广播的正常运行。

4.终端任意划分分区

可以任意修改终端信息，任意划分终端所在的分组。

5.远程控制

管理员可通网页（Web）方式通过网络使用任一台电脑，以对单个终端设备或同时对多个终端设备进行音量调节、播放音频文件等，大大减少了维护人员的工作量。

6.紧急报警

可与网络消防报警主机联动，实时接收来自消防报警信号，若接收到信号时，会优先广播报警铃声，全部分区同时接收消防广播，及时通知学生紧急疏散。

7.广播权限管理

系统可设置各种不同角色，设立超级管理员、主管领导、查询管理员、控制管理员，不同权限的管理员可以进行不同的授权操作。另外，也可以对终端设立权限。未经授权的操作无效。

项目主要设备构造：网络广播主控室一个、网络广播分控室9个、网络音箱144个（教室区域）、网络功放23台（楼道区域）、网络解码器10台（室外区域）、纯后级功放10台（室外区域）、壁挂音箱240只（楼道区域）、吸顶音箱35只（楼道区域）、室外音柱40条（室外区域）。

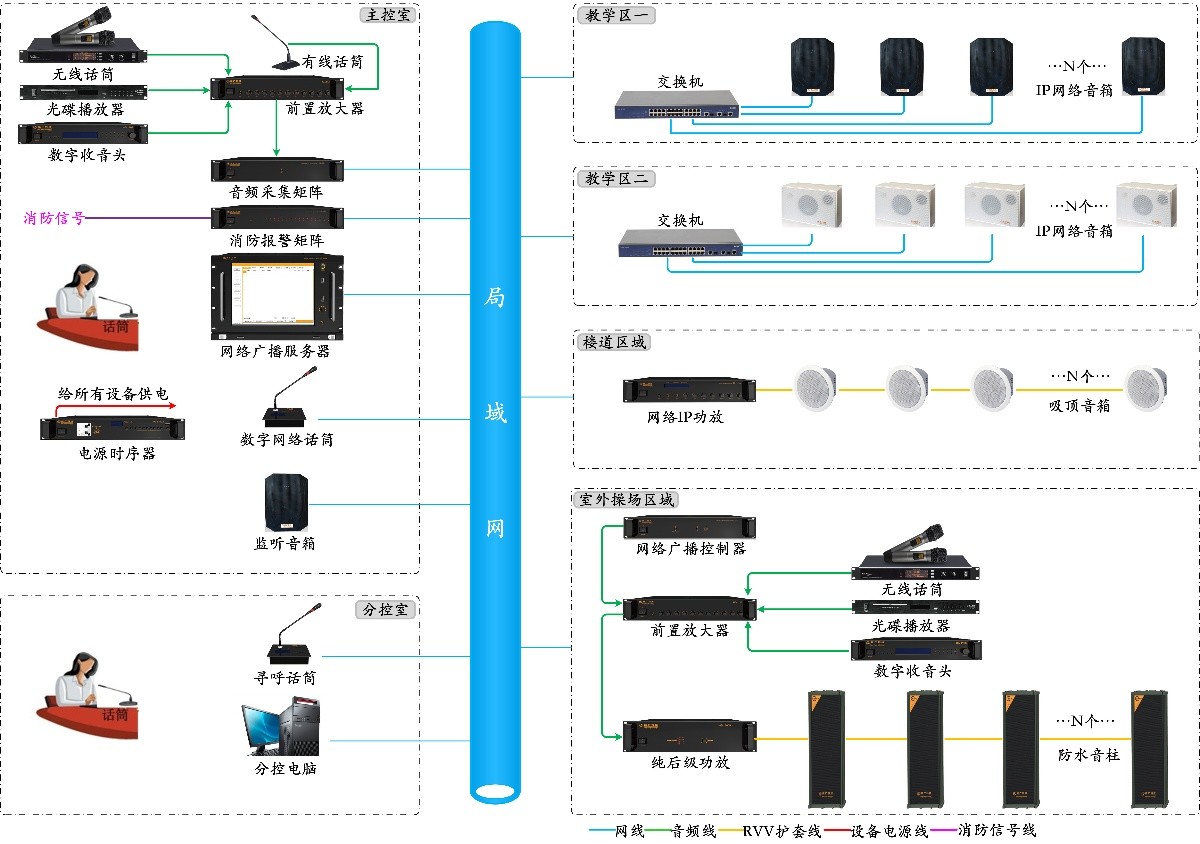

五、系统拓扑图
