一、系统概述

近年来，为了加快推进农村数字电影放映院(厅)建设，改善农村群众的观影条件，使广大农村群众和城市人一样享受均等的公共文化服务。

高清逼真的画面、惊险刺激的场景、环绕立体的音效。眼下，在安吉，如此光影盛宴并非城里人的专利，农民同样可在家门口饱眼福。这里的农村电影院已经成为青山绿水间的一道靓丽风景。让农民和城里人一样看电影

二、系统需求

按甲方要求，电影院应具有专业的还音系统、独立的电影放映系统以及环境照明系统。观众厅听觉条件的好坏，除还音系统的电声质量外，还取决于观众厅的建筑声学质量。电影院观众厅有其自身的声学特点，与其他演出建筑不同：声源位置固定。影院的扬声器通常都设置在银幕后面或侧面墙壁上，故其声源位置是固定不变的。声源位置较高。扬声器的高音头一般位于银幕高度的 2/3处，有利于均匀地向观众厅的各个方向和后座辐射声能。音量可以按需要调整。还音系统的功率原则上不受限制，因此可以直达声为主，不必过多地依靠反射声来弥补有些座位响度的不足。影院的声音是从影片的声带上还原出来的，故不必依靠观众厅的声学条件来改变原来的音调，而只要求符合混合录音棚的声学频率响应特性，以如实还原影片声带上的声音。还音系统通常采用5.1声道的形式进行影片的声音扩声，通常音箱数量较多，设置在银幕后面或侧面墙壁上，与观众厅的建筑结构完美结合。

三、系统设计依据标准

根据国家音源系统设计的声学特性指标标准，在空场稳态准峰值状态下的最大声压级a．语言扩声系统一级标准要≥90dB，b．语言和音乐扩声系统一级标准要达≥95dB;c．声场不均匀度要做到1.OkHz和4.OkHz时测量≤8dB;d．传声增益在0.125—4.0 kHz的平均值要≥-8dB;以上为国家标准我们的音频扩声系统一定要达到和超过国家规定的标准，以体现系统的优异性能。扩声系统的音响效果应能符合以上GYJ125厅堂扩声系统设计的声学特性指标中的语言和音乐兼用一级标准演讲时应能达到语言清晰、无失真、声压余量充分、声场分布均匀、无声反馈啸叫，声像定位正确。建筑声学上的缺陷，我们要能通过电声的方式予以补偿，因此扩声设备的质量必需是高质量的。

根据影院扩声系统设计的声学特性指标，在空场稳态准峰值状态下的最大声压级a室内语言扩声系统一级标准要达90dB，b．室内语言和音乐扩声系统一级标准要达95dB;我们的系统按照b标准来进行设计同时也就兼达到a标准了。

考虑到本会堂面积较大而双缺乏必要的吸声措施，导致混响时间特长等不利的声学条件，在设计上采用多项措施力求弥补建声结构本身存在的缺陷。设计中所有关键设备均选用名牌产品，确保性能优异，质量可靠。整个系统的声压级、频响和信噪比等指标达到国家文化部对厅堂扩声的要求，并具有较高的性能价格比。

在设计时重点考虑扬声器的分布以及声压覆盖的均匀，系统的互相信号的交流。作到各种音频信号重播清晰不混浊。

四、系统设计思路

音响系统由一台7.1声道的前置大功率功率放大器为中心，根据现场环境配备了2只12寸全频主扩音箱、1只12寸超低音箱、5只8寸环绕音箱满足整个观众席声场，

1.音箱选用：

音箱是整个音响系统的喉舌，所有音响设备都是为音箱的声音还原而服务，因而音箱应作为首要因数考虑。

由于扬声器的选型在整个扩声系统设计中的重要地位，在音箱选型时，充分注意所选音箱的“高Q值（指向特性）、宽频带、高灵敏度”等主要技术参数。配合整体的装修效果，优选声压大扬声器。

另外，在满足客观声学特性指标的前提下，还着重考虑人耳的主观听觉感受。所以本系统选扬声器还充分考虑以下几点：

扬声器具有平滑的频率响应；

扬声器具有良好的瞬态响应；

扬声器音色甜美；

由于该场所面积极大，声音还原解析力要求很高。因此，选择高灵敏度大声压级音箱。音箱突破传统，驱动单元采用大音圈扬声器单元，一般的扬声器呈钻石形辐射声音。使用此类扬声器时，会出现干扰，频率改变以及相位抵消。为避免这类情况的发生，本系统采用的扬声器呈线行辐射，这样，扬声器就可以在更小的间隔内辐射声波，防止干扰和相位抵消。扬声器可以在较宽的频率范围内平滑的分配声压，增强了声音的清晰度。

2.功率放大器的选配：

根据上文的设计，通过功率放大器将音频信号进行放大，然后输出给音响，是音响获得适合自身功率的音频信号。已知功放的额定功率为音箱额定功率的1.2-2.0倍，以此来配置功放。影院系列专业多声道功放外观新颖，工艺精湛，质量可靠，有完善的保护电路。经典AB类电路设计，采用高性能三肯功率管，追求完美音色。每对功率放大管经过严格的测试筛选配对，保证功放的一致性与最少失真。独立隧道式风道散热，采用智能温控调节风速，保持功放低温下工作。

本设计是根据甲方的要求，综合吸取当前国内影院音响系统的先进技术，设计成一套设备先进、格调高雅、音质优美、功能齐全的现代化影院音响系统。所配置的主要设备均选用名牌产品以确保高超的性能指标，运用我们从事专业音响十多年的理论和实践经验，精心搭配组合，确保性能优异，质量可靠。

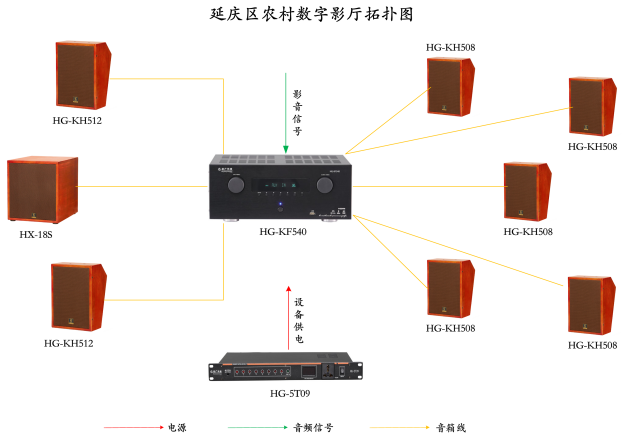

五、系统拓扑图
