一、系统概述

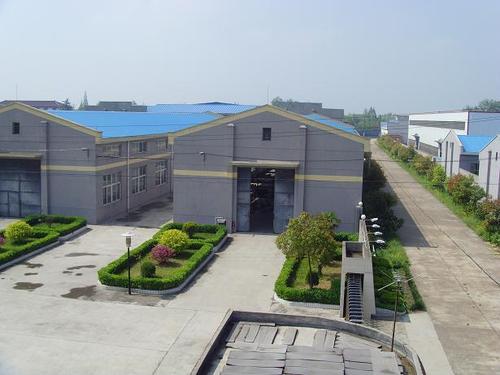

    一家国有中型重工业企业，两栋办公楼、一栋生产车间（两层）、一栋试验楼、一栋食堂、两栋宿舍楼、厂区室外迎宾道及绿化地。

二、系统需求

    上下班铃声、背景音乐、生产管理广播、办公室广播及紧急事故广播，不同区域可同时播放不同内容。

三、系统设计

　　根据工厂特点，设计分为3个区，分别为：生产车间、办公区（办公楼、实验楼）、生活区(宿舍区、食堂区)、户外区域。广播系统是以TCP/IP协议为传输基础，实现音频和控制信号全数字化编码处理，不受传输距离限制的全数字双向网络广播系统。

　　1、广播中心

　　在行政办公楼内配备IP广播服务器(HG-9000),IP网络广播软件（V1.0），控制全厂的广播，广播中心还配备一台麦克风方便与各个区域联络沟通。在厂区还配备了一台IP网络报警主机（HG-9911），当发生火灾时能与广播系统联动报警。同时还配备了IP电话广播，便于有关部门便捷通知播报和管理上的统一指挥调度等；

　　2、领导分控

　　在领导办公室设置分控，安装一台IP网络寻呼话筒（HG-9913A），方便领导对全厂或某个区域讲话通知等。

　　3、行政办公区

　　主要为工厂大小事务处理和管理的中心，根据环境的需求，我们设计安装IP网络功放（HG-9350A）， 在办公楼的楼道安装吸顶音箱(HG-03A)。

　　4、生产车间

　　在车间办公室安装一台网络广播控制器（HG-9907）以及一台纯后级功放（HG-1000B），由于车间生产时噪音较大，我们一般在车间安装音柱( HG-100)。

　　5、员工生活区

食堂、宿舍等，每个区域都设计安装IP网络功放一台( HG-9450A )，连接网络音箱( HG-9903 )，实现收听主控广播功能。

　　6、户外厂区

　　是员工业余活动的场所，主要可以分为两部分：广场和绿化区域。每个区域设计安装IP网络功放（HG-9650A）一台，广场区配置防雨防尘音柱( HG-60 )；绿化区域连接草地音箱( S-502 )。

四、功能介绍

   1、定时广播、无人值守

　　系统可定时对办公区、生产车间、室外活动区等公共区播放各类上下班铃声、就餐轻音乐等，系统通过预先编程达到无人值守功能。

   2、紧急广播功能

　　系统实现背景音乐广播与消防紧急广播的联动，当发生突发性事件时，系统可触发播放紧急语音广播，指挥人群安全疏散。

   3、分区广播功能

　　系统可以实现对单个或多个区域进行播放。如：广播通知、企业新闻、背景音乐等。

   4、远程寻呼广播

   在领导办公室设立一个远程IP寻呼话筒，领导可在自己的办公室对整个厂区进行全区、单区或某一些区域进行讲话、发布通知等。且可与主控室双向对讲，并实现分控功能。同时可以通过IP电话进行对厂区内的播报和管理上的指挥调度，便捷厂区领导及相关部门广播及时性需求，提升了工作效率，节省时间，降低相应成本等。

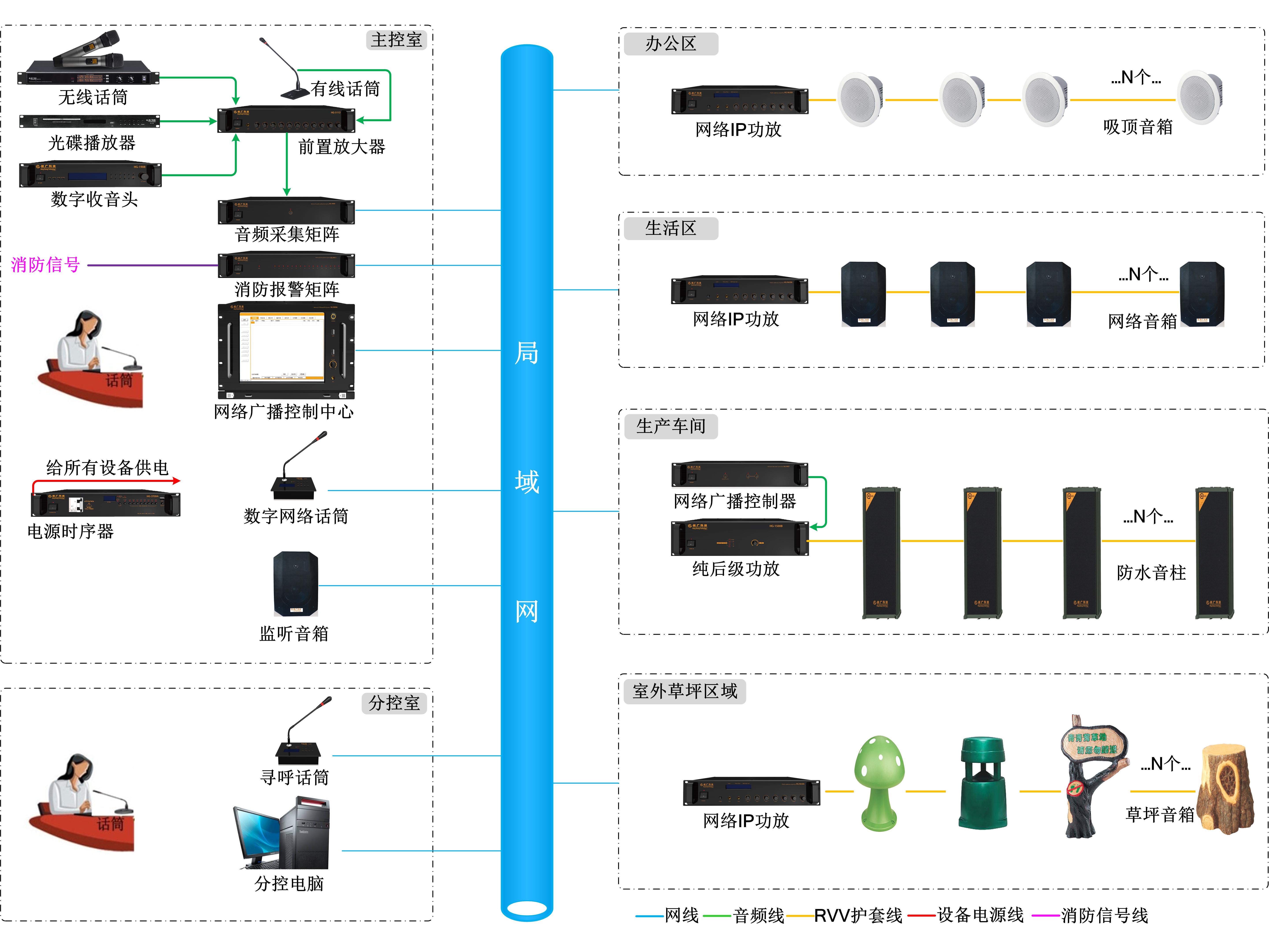

五、拓扑图
