一、系统概述

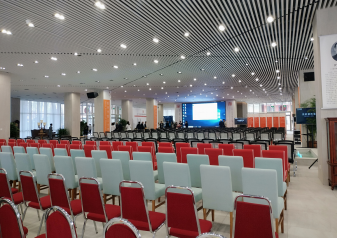

北京工业大学耿丹学院经教育部批准成立于2005年7月，是北京工业大学与北京耿丹教育发展中心合作举办的独立学院，是按新机制、新模式运行的全日制普通本科院校。北京工业大学耿丹学院，学院以中国早期教育家、革命家、留英博士——耿丹烈士的名字命名。学院占地500亩，绿化面积达50%，校园环境优美，古柏参天、绿树成荫，是北京市花园式单位。校舍建筑面积近20万平方米，主教学楼、图书馆、各院系楼、学生公寓、餐厅、礼堂、室内外体育场馆、现代化语音教室、校园数字网络系统、与专业配套的各类实验室等各种教学、生活设施齐全，为学生创造了良好的学习和生活的条件。本次设计的专业音箱系统位于学校建筑艺术研究院大楼的地下一层、一层大厅、三层会议室及九层报告厅，我们主要分析九层报告厅的专业线阵列音响系统。

专业音响系统是指用传声器把原发声场声音的声波信号转换为电信号，并按一定的要求将电信号通

过一些电子设备的处理，最终用扬声器将电信号再转换为声波信号重放，这一从传声器到扬声器的

整个构成就是扩声系统。其中传声器和扬声器均称为换能器。虽然扩声系统中的电信号在能量的形

式和量纲上与声波的声信号不同，但作为信号，它们之间的信息的本质是一致的，即它们的幅度有

相对大小的对应关系，它们的频率也是对应的，因此音响系统中的电信号在频率上处于20Hz~20kHz

的声音频率范围内，称为音频信号。音频信号，这是音响系统的重要特征

二、系统方案设计

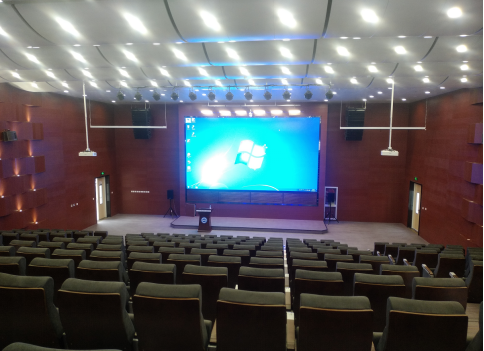

     九层报告厅面积大约1000平米，报告厅实现会议扩声安装专业音响系统，主要用于人声的扩音及音乐播放，由于现场环境面积大场地空旷，为了达到良好的扩声效果，本系统主扩声采用两组4+1线阵列音响实现线声源的扩声。两边使用4只10寸的专业全频音响进行补声，达到全覆盖的效果。主席台方面，增加两只10寸的全频音响进行反送，方便发言人能够听到自己的声音。低音部分使用双10寸的超低阵列音箱，使低音部分表现更有穿透力和震撼力。本系统还具有音频信号放大和处理功能，能够达到扩散性良好、声场分布均与、响度合适、自然度好等要求，能够提供清晰自然的语言扩声，满足整个扩声系统的功能需求。

整个音响系统的设计着重考虑系统的科学性、设备的先进性、功能的实用性以及使用的可靠性，采用先进的音响扩声设备，使扩声系统达到国家一级标准。

三、设备选型

    一个完整的专业音响扩声系统主要由声源设备（控制主机、DVD播放器等），调控设备（前级处理器等），放大设备（功率放大器），重放设备（音响组合）组成。

    1.音箱选用：

    音箱是整个音响系统的喉舌，所有音响设备都是为音箱的声音还原而服务，因而音箱应作为首要因数考虑。

    由于扬声器的选型在整个扩声系统设计中的重要地位，在音箱选型时，充分注意所选音箱的“高Q值（指向特性）、宽频带、高灵敏度”等主要技术参数。配合整体的装修效果，优选声压大线阵列扬声器。

    另外，在满足客观声学特性指标的前提下，还着重考虑人耳的主观听觉感受。所以本系统选扬声器还充分考虑以下几点：

    扬声器具有平滑的频率响应；

    扬声器具有良好的瞬态响应；

    扬声器音色甜美；

    由于该场所面积极大，语言清晰度和声音还原解析力要求很高。因此，在本展厅中，选择惠威4+1线阵列音箱系统作为整个系统的扩声音箱。

2.音频处理及分频系统：

    本系统核心音频处理部分为惠威4进8出的音频处理器，具有4通道音源输入8通道输出，使声音总体效果具有层次感，同时此设备能微电脑控制分频处理声音。

3.功率放大器的选配：

    根据上文的设计，通过功率放大器将音频信号进行放大，然后输出给音响，是音响获得适合自身功率的音频信号。已知功放的额定功率为音箱额定功率的1.2-2.0倍，以此来配置功放。LA系列专业功放外观新颖，工艺精湛，质量可靠，有完善的保护电路。经典AB类电路设计，采用高性能三肯功率管，追求完美音色。每对功率放大管经过严格的测试筛选配对，保证功放的一致性与最少失真。独立隧道式风道散热，采用智能温控调节风速，保持功放低温下工作。 结合此系统的需要我们配备了6台大功率存后级功放，其中4台用于线阵列音箱使用，1台返送音箱使用、1台补声音箱使用。

   4.电源时序器

    为方便操作和保护设备，配备电源时序器，电源时序器能够按照系统由前级到后级的顺序逐个启动各类设备；关机时则由后级到前级的顺序关闭系统设备。这样就能有效的统一控制所连接的用电设备，避免了人为的失误操作，彻底解决了终端器材（如功放、喇叭等）可能由于这种失误造成的损害，同时又可减低开/关用电设备对输电线路的冲击电流。由于其性能优越，将使系统管理员永远告别繁琐的操作为便于操作。

  5.信号音源的配置

    配备必要的音源设备如控制主机及DVD音源。

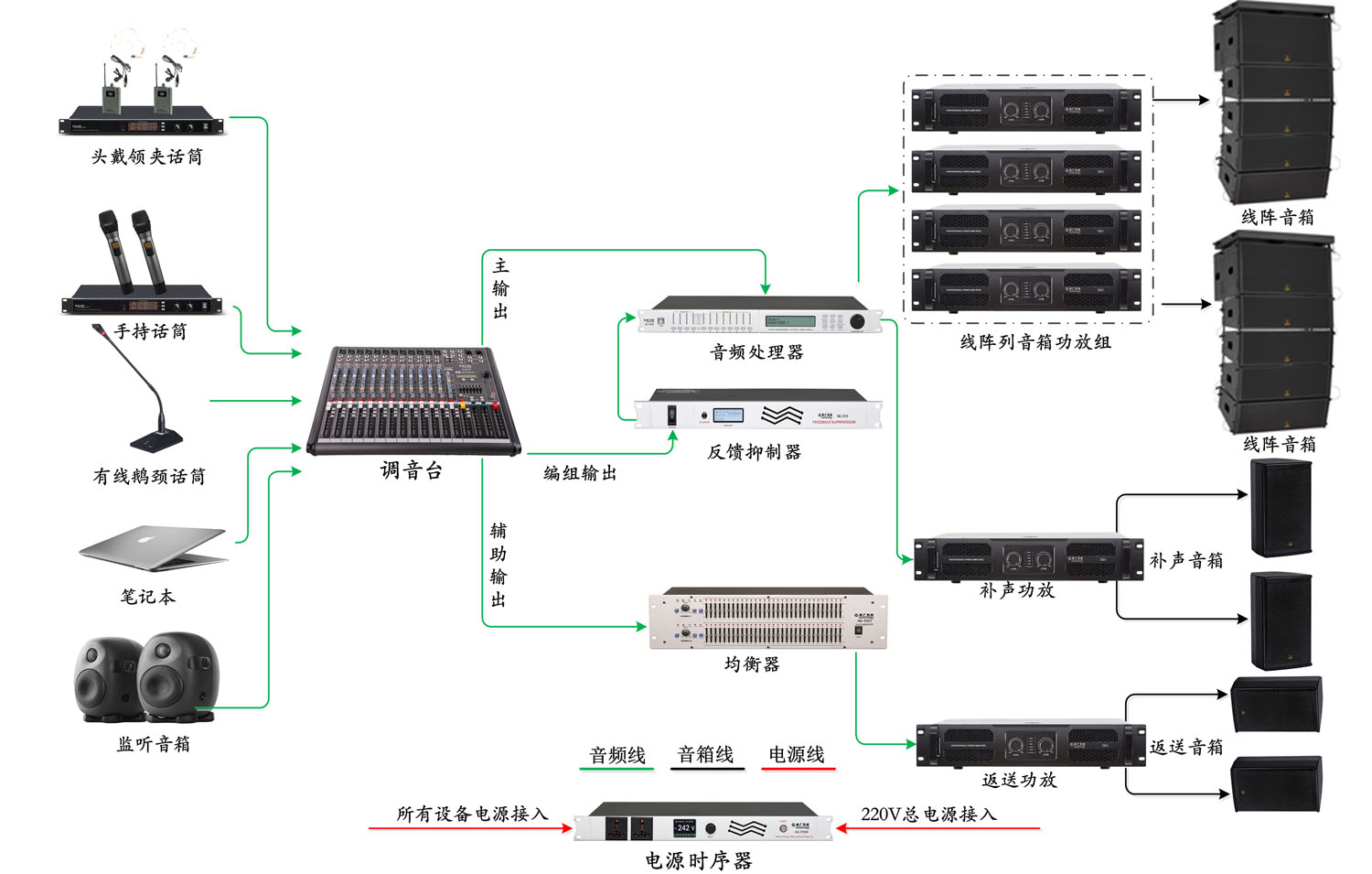

四、系统拓扑图
