一、系统概述

    舞台演出是一种公共场所的演出的扩声系统,如露天体育场、广场、室内体育馆、剧场、礼堂等演出，要面对较远的扩声距离需求和较高的环境噪音，因而对专业演出音箱应具有足够的声压、良好的清晰度与频率响应都提出了一定的需求。

    小型舞台是针对各种体育比赛、会议、典礼、学术报告、文艺演出等各种活动的多功能、综合性设施。要求A/V系统能够根据不同功能，满足其不同使用要求，为文化演出活动提供高质量的服务。系统具有高性价比，具备先进性、超前性、可靠性、安全性、扩展性、通用性，同时符合国家有关规范标准。

二、系统需求

    扩声系统应设计成具备文艺演出、学术报告等使用特点的多功能场所。要达到专业演出综艺节目制作标准的水平，从设计、设备的采用，以及施工组织都要达到当今的最高水准。

电声系统设计是厅堂音质设计的一个重要的组成部分，其核心是满足听众日益增长的听感鉴赏力。在设计全过程中应关注扩声系统的高保真的信号还原能力，明确扩声系统的设计核心。

三、系统设计

    舞台是歌手及表演者表演、观众观看的场所，因此，扩声系统应保证有较高的语言清晰度、均匀的声场分布，具有良好的听音条件，良好的方向感和节目保真度，合适的声压级和较高的传声增益。同时还要有音乐扩声时的丰满度、明亮度及方向感，以及播放歌曲的震撼力。根据不同的使用功能，方便快捷地灵活组合成满足于现场需要的音响扩声系统。

    采用主扩加超低扩声方式，观众席区域扩声扬声器选用强指向性和覆盖面控制严格的HV扬声器，各扬声器组合产生的声音与其他区域一致，声场均匀分布，并且获得最小声干涉和最小的失真，提高声音清晰度，语言可懂度。

    主扩声扬声器选用2只15寸专业全频扬扬声器，能满足观众的扩声。

    舞台左右两侧各使用1只十八寸的超低音作为低频下限扩展。

    舞台返送扬声器采用2只单12寸专业全频扬声器均匀的放置在吊挂安装，从而降低反馈抑制，达到最佳演出效果。

    音响扩声系统采用4进8出的数字音频处理器器，能将不同的演出表演场景和系统参数储存在设备内，方便切换和调用预制程序。

    周边配备1台16路调音台，2套演唱无线手持话筒，1台修饰声音的效果器，1台均衡器

四、功能特点

    1.高保真的系统

    随着电子技术的发展，现代扩声系统的音质重放瓶颈集中在换能器上，扬声器的总谐波失真的大小成为制约扩声系统音质的关键因素之一，所以应选用高参数型扬声器进行扩声,而且扩声系统中其它产品（调音台、音频处理器，周边插入设备等）均选用专业高品质产品，总谐波失真应都小于0.1%。可以预见，根据本方案设计的扩声系统经合理调试后，将是高保真的扩声系统。

    2.足够的声压级

    随着现代录音技术的发展以及人们听觉鉴赏水平的提高，要求系统有足够动态余量，以适应不失真还原大动态的节目信号。

    3.良好的声场均匀度

    本方案中选用了线性阵列扬声器，均根据听众区的具体位置和面积，合理分布音箱的摆位，使听众区都处于覆盖范围内，可以预见声场均匀度是良好的。

    4.平滑的传输频率特性

    我公司将选用已测试高质量扬声器，没有过激点和陷波点，而且在扩声系统中，扬声器都连接有均衡器，能提供足够的手段改善声场对传输频率特性的影响，确保系统的传输频率特性平滑。

    5.良好的传声增益

    系统中的扬声器布置合理，所选用的扬声器均采用恒定指向号角，－6dB角外的声能衰减迅速；另外，选用的传声器均为心型指向、超心型指向。因此，系统的传声增益要达到设计目标是有保障的。

    6.低的系统噪声

    系统噪声的产生及引入，主要跟设备的档次以及系统配接有关。在本设计中均采用本底噪声很低的高端产品，系统采用星型接地，每路扬声器系统都自带电源滤波电路，系统所有外部接口都采用变压器隔离系统，因此，本方案中我公司提出的本底噪声指标也是可实现的。

    7.可靠性高、技术成熟

    特别是系统中的功放和扬声器单元，由于均选用高质量品牌，经过精心调试,功放与扬声器单元处于最佳匹配状态，这种系统整体解决方案，除对音质高保真重放有利外，另一个重要的优势就是大大提高了设备的可靠性。

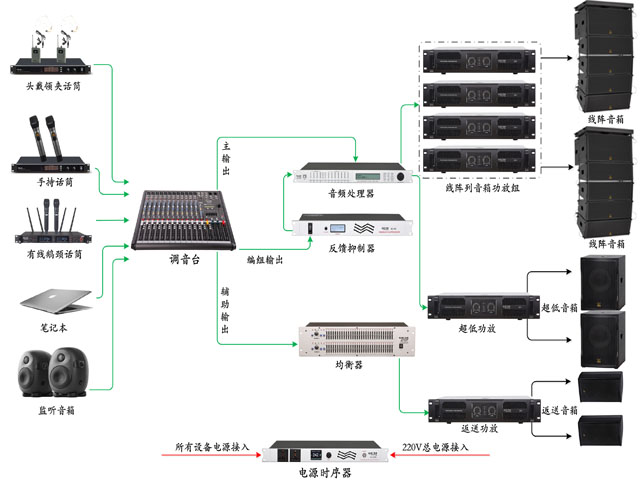

五、系统拓扑图
