一、系统概述

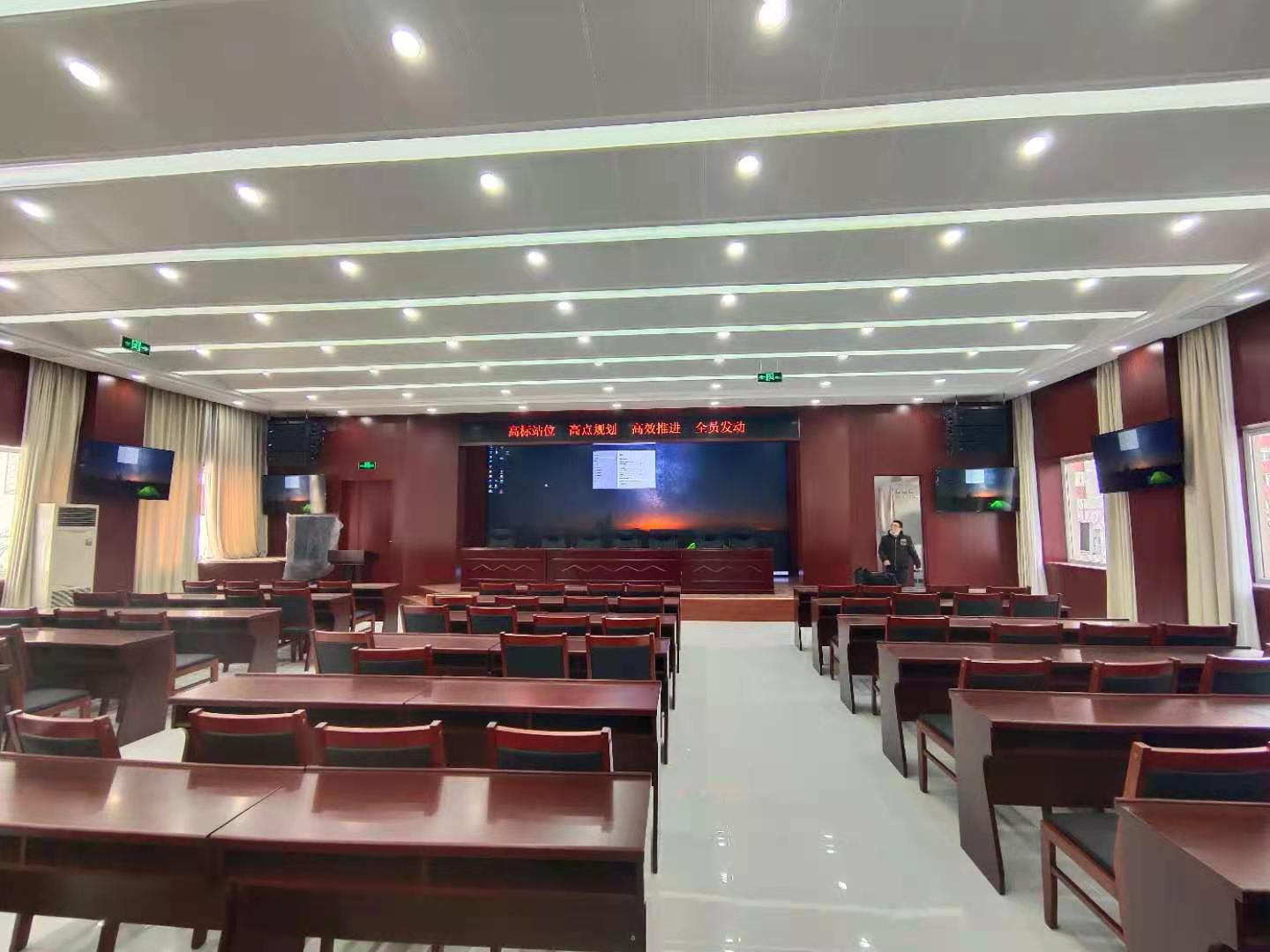

    位于双榆树国家电网的一间报告厅，面积为500平，该报告厅主要用于召开各类会议、学术讨论、演讲、报告、演出、多媒体教学培训、观看电影等活动。

二、系统需求

1、声场均匀，音质优美，满足各种功能扩声需求；

2、集中控制系统功能，能对报告厅内所有扩声设备进行集中控制；

3、留有充足的音频输入端口，能够满足扩展需要。

三、系统设计

1.  演出扩声设计

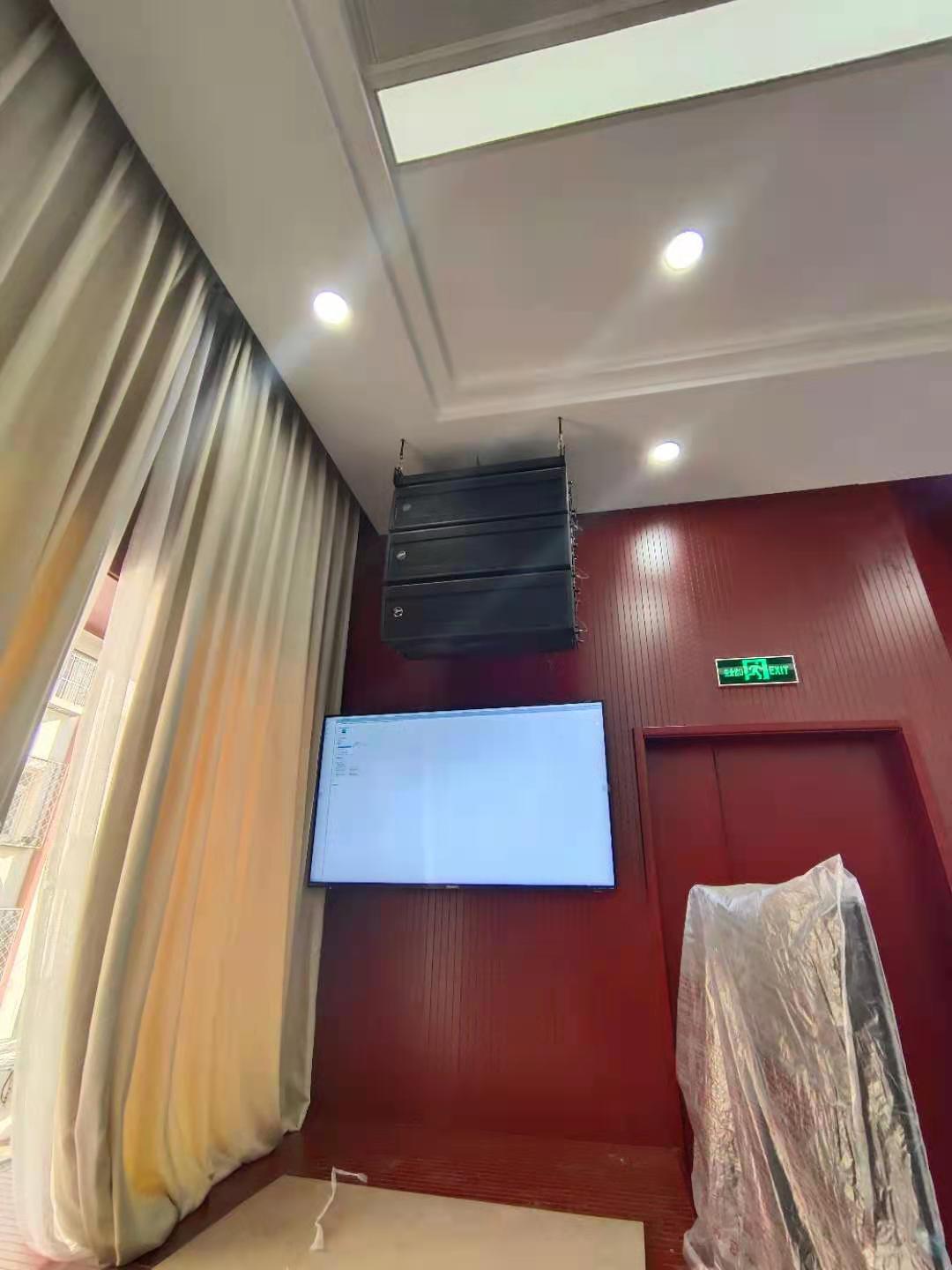

考虑到报告厅为阶梯状，为实现声场均匀，满足演讲、学术报告、节目表演等活动现在设计1套一拖四无线麦克风HG-3840满足舞台表演演讲等多人同时扩声。安装两组双8寸2+1线阵列音箱（4只线阵列全频音箱HG-L8，2只线阵列次低音箱HG-L8A )、作为主扩使音质优美、声场均匀 。2只12寸返送音箱PS12 进行舞台返送使表演者接收到清晰声音。在厅的两边及后面地方使用6只10寸的专业音响 PS10 进行补音进行辅助扩声使观众听到声音均匀。

2. 会议部分设计

会议系统设计无线手拉手会议系统HG-6880系列。该款系统具有独特外观，声音保真度高指向性电容咪头，拾音距离强，清晰度高噪音小，无声音延时等特点,使用新型防啸叫单指向高灵敏度拾音头，使声音更加完美。本次选择安装无线主席单元话筒1只，无线代表单元话筒7只。

 3. 音频处理部分设计

1台两编组16路调音台M1624AUSB、1台反馈抑制器HG-1910、1台均衡器HG-9201、1台音频处理器HG-9205及6台与音箱相匹配的专业功放（6台DB12）起到改善音质、产生音效、信号放大等作用等处理设备。1台电源时序器HG-5T09减低用电设备对输电线路启动产生的冲击电流，同时避免由此带来的设备损坏。同时各设备均设计有预留接口，能够满足后续的扩展。将其和音源设备均安装在舞台右侧的2台机柜内便于维护和集中控制。

四、功能介绍

1.  演出、会议音响系统分立设计。

2.  采用舞台主扩声系统进行演出扩声，能够使其演出声音饱满，层次清晰，富有感染力。

3.  采用无线会议系统，具有多种发言模式，安装方便、操作简明、功能齐全。

4.  采用专业会议音箱进行扩声，能够使其语言频带突出，声音干净，辨识度要高。

5.  主设备统一安装在机柜内，方便集中管理，而且音频接口均有冗余，满足后续设备的扩展。

五、拓扑图
