运河奥体公园使用航广数字网络广播解决方案

一、系统概述

运河奥体公园其中水面占92万平方米，绿化率达95%，自2004年11月1日至2007年5月完成一期建设，景观改造面积超过100万平方米。通州运河公园是在原运河文化广场、运河奥体公园、生态公园基础上扩建改造，整合而成的一个大型的绿色生态公园，是集休闲娱乐教育，体育竞技健身、水上游乐观光为一体的综合性场所，也是目前京东面积最大的城市公园。

二、需求分析

现为了满足广大居民活动需求现要求实现公园内广播音乐功能。广播主要是为了掩盖嘈杂的噪音，为游客提供一个悠闲清新的环境，舒解游客心情，同时还有广播通知、找人等公共广播功能需求。背景音乐公园广播是必须的基本功能，对所有公共场所提供背景音乐或在不同分区内进不同景致的介绍，掩盖环境噪声，创造一种轻松、和谐、优雅、浪漫的气氛。室内健身休闲馆每个都作为一个广播点，随意控制单个或多个房间的播放，停止，室外按区域功能不同划分为几个不同分区，每个分区就可实现不同分区定时播出不同的广播内容，按照预先排好的播放列表，到时自动播出到各个指定区域。具体需求如下：

1.主控计算机控制安装数字广播控制来实现定时播放、定向,自动播出、分区控制等需求，并可接入多种音源及话筒实现各个不同的景区在同一时间收听各自不同的景致介绍或其他公共广播内容。

2.扬声器采用定压传输方式。室内的扬声器采用网络前置终端加3/6W的壁挂音箱，数量根据房间数及房间大小计算。

3.室外区域安装高级防雨型室外音柱，具体数量须根据各个景区面积等实际情况合理配备，不同区域也可根据不同需求配备造型音柱（如树形、动物形、假山形等等）。

4.系统主控计算机支持多种格式文件，可编辑，存储多种相关文件，用户可根据需要到英特网下载需要的音乐节目，也可以自行录制音乐节目进行定时自动播放。

5.临时紧急广播功能。系统配备有紧急广播功能，具有优先权限，可切掉普通公共广播内容，进行紧急广播，紧急呼叫。

6.统一播放与分区播放兼容功能。本广播系统既可统一播放，也可分区播放，并且不同区域播放不同内容。如早上开园和晚上闭园的时候对公园所有区域统一播放欢迎词和致谢词；其他时间对不同景区播放不同的景致介绍。

三、系统设计

1.分区数量

根据公园不同景区须分别不同介绍的特点，我们把整个公园广播系统分为4个区：办公区、体育活动区、休息区山区、（游乐区、湖区、花园草地区）为一个室外区域、其中办公区和休息区以及体育活动区属于室内区域，（游乐区、湖区、花园草地区）为一个室外区域。

2.主控室设备

设在办公楼内。整个公共广播系统由一台计算机来控制，控制系统包括主控计算机，控制软件组成。系统采用网线连接控制，具有传输距离远，抗干扰强的特点。

3.广播终端及扬声器设备：

本系统中，办公区采用HG-9901网络音箱共计30个网络音箱，休息区采用一台250W网络功放加HG-2410A吸顶喇叭共计25只吸顶喇叭，体育活动区采用一台350w网络功放加HG-105B壁挂音箱共计10个壁挂音箱，室外为达到和环境搭配美观的效果，采用一台IP前置和一台模拟前置加一台HG-2000P纯后级功放加仿真音箱共计60只仿真音箱。

4.广播功放机：

广播功放最主要的特征是具有70V和100V恒压输出端子。这是由于公共广播线路通常都相当长，须用高压传输才能减小线路损耗。对于此广播系统中来说，考虑到广播功放的额定输出功率应是广播扬声器总功率的1.3倍左右。

5.广播传输方式：

广播主机与广播终端、IP前置采用IP网络传输；对于外部音源（如DVD、卡座、收音机、麦克风等）则通过莲花头音频线连接到专门音源采集设备，然后通过IP网络与广播主机传输信号；广播终端则通过RVV2音频线与音箱、喇叭连接，若对于功率较大的音柱，一般配置IP前置加功放的方式，后端通过定压方式推送广播功率信号，实现扩声。

6.广播音源设备：

通过电脑硬盘存储的大量文件资源上传到公共广播服务器上，即可进行数字文件广播。另通过添加一套网络音频采集电源管理设备可采集双卡座、DVD播放机、收音头等模拟音频信号，来实现播放英语磁带、播放教学光盘、接收电台广播等。

四、功能介绍

1.系统可根据设定自动启闭设备电源，多套作息时间全天24小时编程（精准到秒）。人性化的音乐铃声、电台节目的自动播放，每天可设置不同的作息铃声和背景音乐，增加文化氛围。作息时间表可以按照春秋季自动调整，并提供晴雨天、节假日特殊配置选项。

2.自动广播定时控制（编程操作）每天不同时段需要播放的音乐和区域通过系统编程，事先设定好播放程序，任意更改分区按星期编程，每天可达2048个定时点，实现全天候自动广播，无需专人值守，完全做到全自动化控制。

3.系统通过软件设置，自动/手动执行定时音乐打铃任务（上下班、上下课等固定时间任务），系统会根据设置的时间自动执行，而且可以根据不同的工作环境设置不同的打铃音乐和打铃时间，打铃任务之间互不干扰。

5.分控软件管理操作：支持通过分控电脑操作打开分区、使用电脑耳麦讲话或者播放音频文件等基本操作、很适合主管领导使用。

6.分控工作站管理：标准的硬件分控平台、支持在分控站端开启其余终端的电源、播放服务器内的音频节目或者播放本地采集的线路音频。

7.权限管理：可任意设定用的使用权限、包括任务控制的权限和终端管理的权限另外也可以对终端设立权限。未经授权的操作无效。系统可设置各种不同角色，设立超级管理员、主管领导、查询管理员、控制管理员，不同权限的管理员可以不同的授权操作。

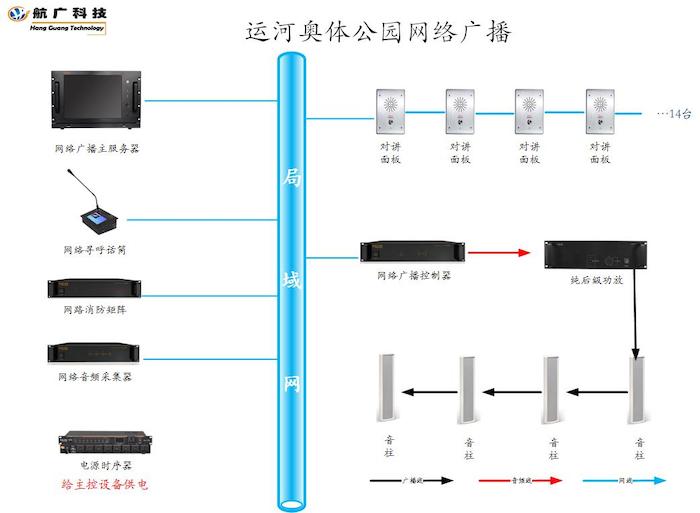

五、系统拓扑图
